流量計介紹
發布時間：2023-10-10 09:58:33 發布人：泵
流量計（Flowmeter）是工業生產占據重要地位與作用，可用于氣體、液體、蒸汽等介質流量的測量。為了更好的展示流量計測量原理，
1. 孔板流量計
板流量計
工作原理：流體充滿管道，流經管道內的節流裝置時，流束會出現局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
工作特點：①節流裝置結構簡單、牢固，性能穩定可靠，使用期限長，價格低廉;②應用范圍廣，全部單相流皆可測量，部分混相流亦可應用;③標準型節流裝置無須實流校準，即可投用;④ 一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
2. 渦輪流量計
渦輪流量計
工作原理：在一定的流量范圍內，渦輪的轉速與流體的流速成正比。流體流動帶動渦輪轉動，渦輪的轉速轉換成電脈沖，用二次表顯示出數據，反應流體流速。
工作特點：①抗雜質能力強;②抗電磁干擾和抗振能力強;③其結構與原理簡單，便于維修;④幾乎無壓力損失，節省動力消耗。
3. 轉子流量計
轉子流量計
工作原理：當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力，當流量足夠大時，產生的作用力將轉子托起。同時，被測流體流經轉子與錐形管壁間的環形斷面，這時作用在轉子上的力有三個:流體對轉子的動壓力、轉子在流體中的浮力和轉子自身的重力。流量計垂直安裝時，轉子重心與錐管管軸會相重合，作用在轉子上的三個力都沿平行于管軸的方向。當這三個力達到平衡時，轉子就平穩地浮在錐管內某一位置上。對于給定的轉子流量計，轉子大小和形狀己經確定，因此它在流體中的浮力和自身重力都是已知是常量，唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時，轉子將作向上或向下的移動，相應位置的流動截面積也發生變化，直到流速變成平衡時對應的速度，轉子就在新的位置上穩定。對于一臺給定的轉子流量計，轉子在錐管中的位置與流體流經錐管的流量的大小成一一對應關系。
工作特點：它具有結構簡單、直觀、壓力損失小、維修方便等特點;轉子流量計適用于測量通過管道直徑。
4. 文丘里流量計
工作原理：當流體流經文丘里流量計管道內的節流件時，流速在文丘里節流件初形成局部收縮，導致流速增加，靜壓差下降，文丘里流量計前后便產生了靜壓差，流體流量越大，靜壓差就越大，根據壓差來衡量流量。
工作特點：無磨蝕與積污的問題，同時可以有一定的整流的作用，測量精度和穩定性高。
5. 容積式流量計
積式流量計
工作原理：流體通過流量計，就會在流量計進出口之間產生一定的壓力差.流量計的轉動部件(簡稱轉子)在這個壓力差作用下產生旋轉，并將流體由入口排向出口.在這個過程中，流體一次次地充滿流量計的“計量空間”，然后又不斷地被送往出口。在給定流量計條件下，該計量空間的體積是確定的，只要測得轉子的轉動次數.就可以得到通過流量計的流體體積的累積值。
工作特點：①計量精度高;②安裝管道條件對計量精度沒有影響;③可用于高粘度液體的測量;④范圍度寬;⑤直讀式儀表無需外部能源可直接獲得累計，總量，清晰明了，操作簡便;⑥結構復雜，體積龐大⑦不適用于高、低溫場合;⑧大部分儀表只適用于潔凈單相流體;⑨噪聲和振動較大。

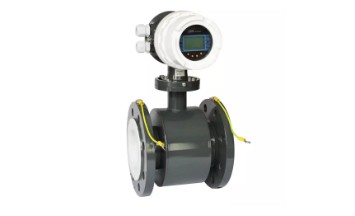

6. 電磁流量計
電磁流量計
工作原理：基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁常當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠，特氟隆等)實現與流體和測量電極的電磁隔離。
工作特點：①具有雙向測量系統;② 傳感器所需的直管段較短，長度為5倍的管道直徑；③ 壓力損失小；④測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；⑤主要應用于污水處理方面。
7. 橢圓齒輪流量計
工作原理：當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。
工作特點：流量測量與流體的流動狀態無關;粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘度愈大，泄漏誤差愈小，對測量愈有利;橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
