循環泵聯軸器的基礎知識
發布時間：2021-09-18 09:06:58 發布人：循環泵
聯軸器是機械產品軸系傳動中常用的連接部件。其功能是：連接兩軸共同回轉以傳遞轉矩和運動、補償所連兩軸相對位移和改善系統傳遞動力學特性。其應用范圍涉及國民經濟的諸多領域，是品種多、使用量大的通用基礎部件。隨著科學技術的進步和生產的發展，機械產品的種類日增多，對其使用性能的要求也不斷提高。為了適應各種不同工況的需要，要求有各種不同特性的聯軸器，已獲得預期的使用效果。
一、聯軸器概述
1、 聯軸器的功能要求和分類
機器由動力機—傳動—工作機—控制器四個主要部分組成。聯軸器是用來連接其中兩軸或軸與回轉體，以傳遞運動和轉矩為基本功能的通用部件。
聯軸器的兩個半聯軸器1、2用軸轂連接固裝在主、從動軸上，在用連接件3、4、5、6（剛體、彈性體）將兩個半聯軸器連接起來，形成剛性聯軸器和撓性聯軸器。前者只起連接兩軸傳遞運動和扭矩，不具備其它功能。用金屬或非金屬?gòu)椥栽B接的兩個半聯軸器，分別稱為具有金屬?gòu)椥栽膿闲月?lián)軸器和非金屬?gòu)椥栽膿闲月?lián)軸器，它們利用彈性元件的變形來補償兩軸線的相對偏移，同時具有不同程度的減震、緩沖和改善傳動系統工作特性的功能。能起過載安全保護作用的稱為安全聯軸器。所有聯軸器只能在停機狀態下通過裝拆才能使兩半聯軸器結合或分離。
二、球窩軸向限位撓性膜片聯軸器
1/2:主/從動半聯軸器 5:中間節 3/4:輸入/輸出端護套 6:膜片、螺栓組
為了便于設計和選用聯軸器，我國已制定了GB/T12458-2003《機械式聯軸器分類》的國家標準。分類標準規定，其分類有以下五個層次:
1)類別：聯軸器按其是否具有兩軸線相對偏移的補償功能和安全保護功能分為四類。
2)組別：聯軸器按其補償兩軸線的相對偏移原理分為三組。
3)品種：聯軸器按不同工作原理、結構、材料和特性來劃分品種并命名。
4)形式：根據連接、安裝、配套、安全、潤滑等需要同一種聯軸器結構不變的前提下，由基本型派生出不同的形式。
5)規格：根據聯軸器的尺寸和其所能長期傳遞的公稱轉矩Tn,由小到大用阿拉伯?dāng)?shù)字排序。它們的類別、組別、品種和型號均用其漢語拼音字母為代號。
2、聯軸器的載荷特性
動力機到工作機之間，通過數個不同形式或規格的聯軸器將主、從動端連接起來，形成軸系傳動系統，動力機和工作機的機械特性（機械的力能參數T、P和相應運動參數ω、t之間的關系）對整個傳動軸系有重大影響。動力機由于工作原理和結構的不同，均將使包括聯軸器在內的傳動系統所承受的載荷有很大的差異，因此有嚴重沖擊載荷和長期波動載荷時，應選擇具有緩沖減振功能的聯軸器，以達到削減尖峰載荷和扭轉振動以及調整系統固有頻率、防止共振的目的。
3、聯軸器的工作轉速

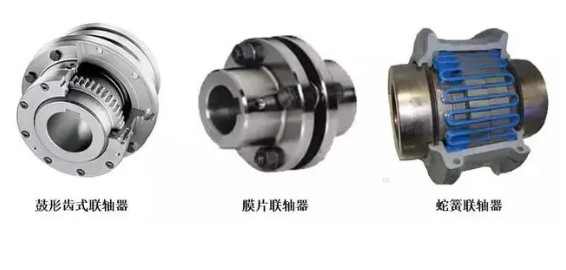

聯軸器工作轉速的大小直接關系到聯軸器各零件的離心力和彈性元件變形的大小，過大的轉速將會導致磨損增加、潤滑惡化、連接松動。聯軸器額需用轉速范圍是根據聯軸器不同材料強度所允許的線速度和最大外緣尺寸，經計算確定的。不同材料、品種和規格的聯軸器的許用轉速范圍不同，在高速運轉時應選用平衡精度高的聯軸器，如金屬膜片聯軸器、齒式聯軸器等，而不宜選用非金屬?gòu)椥栽膿闲月?lián)軸器，因?yàn)楦咚贂r(shí)非金屬?gòu)椥栽?huì)產生較大的非工作形變。
4)聯軸器的傳動精度
對于精密傳動和伺服傳動，要求聯軸器所連兩軸在任何情況下均應同步轉動，應選用剛性聯軸器或金屬膜片聯軸器，大多數撓性聯軸器的傳動精度均低于剛性聯軸器。
5)聯軸器的外廓尺寸、安裝和維護
聯軸器的外廓尺寸必須容納在機組允許的安裝和拆卸空間內。在滿足使用要求的條件下，應選擇制造工藝性好、裝拆方便、調整容易、維護簡單、更換易磨損件不需要移動所連兩軸的聯軸器。大型機組因難于調整所連兩軸的對中精度，應選用壽命長、更換易損件方便的撓性聯軸器。在高空、井下等不方便維護作業的場所或長期運轉、不易停機的場所，應選用不需潤滑或維護周期長、維護簡便的聯軸器，以減少非工作時間，提高生產效益。
聯軸器的品種、形式、規格和材料、制造工藝、精度和平衡等級的不同，其制造成本往往相差甚遠。選用聯軸器時，應根據具體工作要求，綜合考慮上述幾個方面的因素，選擇合適的聯軸器。
