工業水泵內裝式機械密封泄漏分析與對策
發布時間：2021-03-24 09:47:13 發布人：水泵

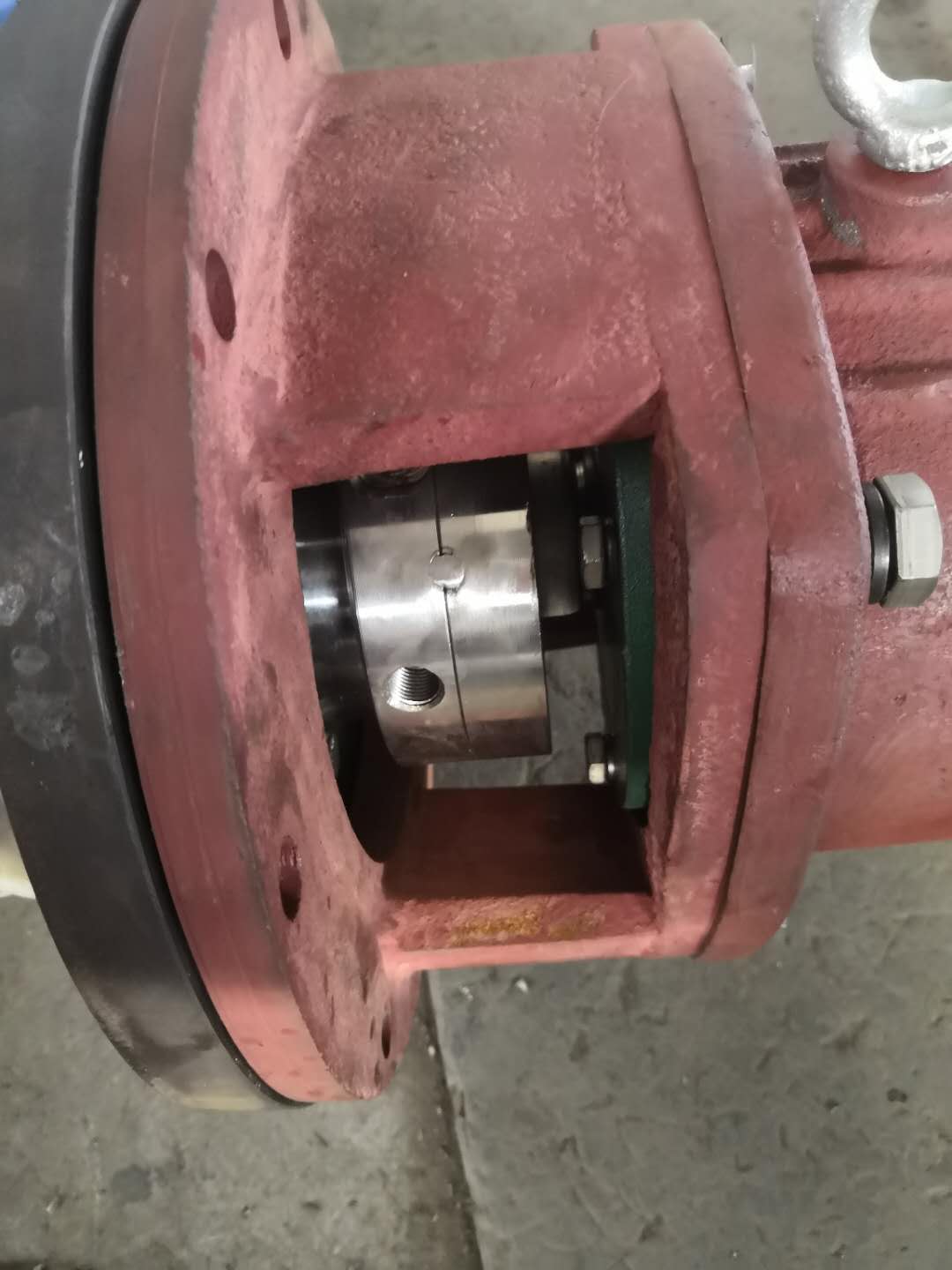

工業生產中，水泵的應用很多，水泵密封裝置有內裝式密封和外裝式密封，泄漏是機械密封失效的主要表現形式。在實際工作中， 重要的是從泄漏現象分析機械密封產生泄漏的原因。外裝式機械密封易于查明， 而內裝式機械密封， 僅能觀察到泄漏是來自非補償靜止環的外周或內周， 這就給分析工作帶來一定的困難。
先對機械密封的泄漏通道進行一般性分析。
通單端面內裝式機械密封的典型泄漏通道分別為 ：
① 摩擦副端面之間 （ 泄漏點 1 );
② 補償環輔助密封圈處 （ 泄漏點 2);
③ 非補償環輔助密封圈處 （ 泄漏點 3 );
④ 機體與壓蓋結合端面間 （ 泄漏點 4);
⑤ 軸套與轉軸之間 （ 泄漏點 5);
⑥ 碳石墨環有滲漏孔隙以及從鑲嵌件配合面處都可能成為泄漏通道 （ 6、 7)。
以下對各點的具體情況進行分析：
一、 摩擦副端面之間泄漏
1、端面不平
端 面 不 平、 粗糙度未達到要求，或在使用前受到了損傷， 因而產生漏。這時應重新研磨拋光或更換密封環。
2、端面間存在異物
污物未被清除， 裝配時未清洗。此時需清除端面污物重新裝配。
3、安裝不正確
(1) 安裝尺寸未達到安裝工作尺寸的要求， 必須仔細閱讀安裝說明書及附圖， 重新調整安裝尺寸。
(2) 非補償環安裝傾斜， 若為壓蓋安裝偏斜應重新安裝。同時檢查密封環端面與壓蓋端面各點的距離是否一致， 防轉銷是否進入密封環的凹槽中， 防轉銷是否頂?shù)桨疾鄣撞?。總裝時壓蓋螺釘要均勻鎖緊。
(3) 端面變形， 碳石墨環彈性模量低， 易變形。一般碳石墨環端面變形原因有如下幾點。
① 合成橡膠O形圈在介質中溶脹，體積增大，碳石墨環受力偶作用而使端面變形。對此， 應更換O形圈材料或調整O型圈過盈量及硬度。
② 壓蓋內夾雜金屬污垢，局部受阻。對此，須清除污垢，清洗壓蓋。
③ 端面分離，彈簧阻塞，如因溫度變化引起介質結晶、積垢，造成端面不能很好地貼合。彈簧被腐蝕而喪失強度也會產生同樣的結果。對于因腐蝕而產生的泄漏， 一般需要改用合適的材料，避免阻塞應改變密封的結構或釆用彈簧外置式機械密封， 從而可避免彈簧被阻塞與腐蝕。造成端面分離的情況還有：端面接觸閉合壓力不足， 這是因為軸（ 或軸套）與密封圈之間摩擦阻力過大使閉合力小。阻力增加是因為橡膠O形圈溶脹后引起密封環卡滯；軸可能因腐蝕或電隅腐蝕而使表面失去光滑，從而增加摩擦力。當密封圈的壓縮量過大，當軸竄動時，補償環隨軸竄動致使密封端面不閉合。補償環組件與軸的間隙過小，高溫工況下，用線膨脹系數不同的材料組合在一起使用時，補償環組件容易產生卡滯故障。對此，必須校核因溫升引起的間隙的減小量， 軸必須具有合適的粗糙度。
二、 軸套與軸之間的泄漏
Y型泵 、F型泵 、IH 、IS泵等一般都設計有保護性軸套。許多軸套不伸出密封腔，所以軸套與軸之間的泄漏通道常被人們所忽略，且往往誤認為是機械密封泄漏，從而延誤了采取措施的時機，或造成頻繁的拆裝而找不出毛病所在。一般可以用泄漏量的變化加以鑒別。軸套處的泄漏量通常是穩定的，而從其他通道泄漏出的泄漏量往往是不穩定的（從端面處的泄漏，有時經過磨合泄漏量會逐漸減?。］S套與軸之間的泄漏，一般是由于安裝不當，密封圈或墊片不符合要求或損傷而造成的。
三、密封件本身具有滲透性
碳石墨制品由于含有孔隙容易滲漏。這種滲漏不外乎是浸漬與固化未達到要求，或者是碳石墨材料浸漬處理后加工切削余量過大，超過浸漬深度使微孔重新形成泄漏通道。為確保密封件不滲漏，經機械加工的成品應再進行一次浸漬處理。如果從密封件處產生大量泄漏，這表明密封件可能已破裂。在這種情況下，應查詢操作條件以判明是過載引起的破壞，還是安裝不當所致。
在高壓工況下，燒結制品，如陶瓷 、填充聚四氟乙烯密封件也有可能滲漏，在使用前必須確認是否符合使用要求。高溫、高壓或氣相介質，對熱鑲裝的密封環來說，介質易于從鑲裝配合面泄漏。在這種情況下，推薦用整體結構。
四、補償環輔助密封圈處的泄漏
1、輔助密封圈質量問題， 如橡膠密封圈截面尺寸超差， 壓縮率不符合要求， 表面質量問題：模具錯位 、開?？s裂、修邊過量 、流痕 、凹凸缺陷 、飛邊過大等。對此，需用合格品替換。
2、軸表面有缺陷或有腐蝕、 麻點、 凹坑。對此， 應更換新軸或軸材料，推薦在密封圈接觸部位的軸表面噴涂陶瓷。
3、密封圈的材質與介質不相容。對此，應重新選用適宜的密封圈材料。
4、軸的尺寸公差、 粗糙度未達到要求。對此， 應修整尺寸公差及粗糙度或用合格品替換。
5、密封圈安裝時受到損傷，如聚四氟乙烯 V 形圈安裝時唇口被割傷，橡膠制件表面有劃痕，都是密封失效的常見原因。出現這種情況，多半是軸端未倒角或殘留毛剌不清潔所致。因此，要注意清除毛刺和保持清潔。軸上的鍵槽也會損傷密封圈，為此，安裝前應仔細檢査棱邊有無毛刺并使用專用工具進行安裝，避免密封圈受到損傷。
五、非補償環密封圈處的泄漏
1、靜環壓蓋尺寸公差不符合設計要求。對此， 應更換合格品。
2、安裝錯誤， 如聚四氟乙烯 V 形圈方向裝反， 安裝時， 其凹面應對向壓力髙的介質端， 否則會出現泄漏。
3、密封圈的質量不良，應用合格品替換。
4、密封圈的材質與介質不相容，應選用適宜材料的密封圈。
六、密封箱體與靜環壓蓋結合面之間的泄漏
1、密封箱體與靜環壓蓋配合端面有缺陷，如凹坑、刻痕等。需整修，作為應急措施，可涂布液態密封膠。
2、螺栓力小，壓縮墊片時不能把接觸面不平的凹坑填滿。需加大螺栓力，或用較軟的墊片。螺栓力必須大于內部介質壓力。因為內壓總是使得靜環壓蓋與密封箱體端面趨于分離。用聚四氟乙烯平墊片時，以厚度小于1mm為宜。
3、墊片或密封圈受到損傷，應更換墊片或密封圈。
4、安裝時不清潔。異物進入其間，應清除異物。受損傷的密封墊片、密封圈應更換。
5、靜環壓蓋變形，這是因為靜環壓蓋剛度不夠而產生的變形。應更換有足夠剛度的靜環壓蓋。
6、螺栓受力不均勻，靜環壓蓋單邊鎖緊。應重新調整螺栓力。
