化工脫硫泵聯軸器振動引起的故障分析
發布時間：2020-11-18 09:33:40 發布人：脫硫泵

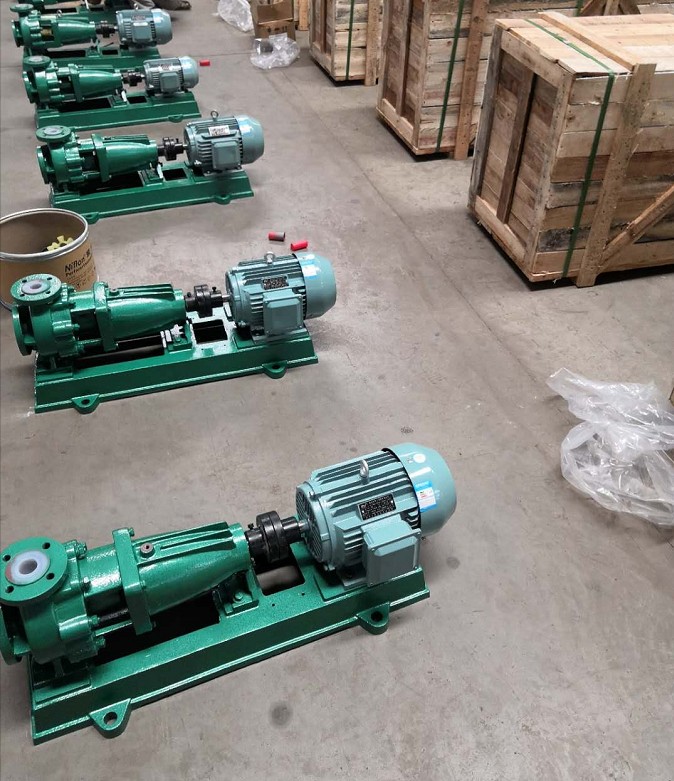

化工脫硫泵是脫硫行業中必不可少的泵，關于聯軸器缺陷引起的振動故障分析，非常實用的基礎知識，希望對你的工作和學習有所幫助。聯軸器主要用來將多根轉子連接起來，形成一根光滑軸系，傳遞扭矩和軸向力等。
旋轉機械常用的聯軸器有齒式、半撓性和剛性三種。
齒式聯軸器主要用于小型機組，允許兩轉子中心有一定偏差。
半撓性聯軸器主要用于汽輪機轉子和發電機轉子之間的連接，可以適當補償聯軸器兩側軸承由于低壓缸抽真空、發電機充氫、軸承座溫差等因素所引起的轉子重心變化。
剛性聯軸器主要用于大型機組，結構簡單，加工方便，傳遞扭矩大。
1、齒式聯軸器缺陷引發的振動故障分析
兩端齒輪用熱套并加鍵的方法固定在軸端上，套筒兩邊的內齒分別與兩端齒輪相嚙合，帶動兩個轉子同步旋轉。在旋轉狀態下，外套筒徑向位置由齒尖間隙保證。齒式聯軸器運行時間長后，齒輪會因磨損而產生齒厚和齒隙不均、齒面接觸不良等缺陷，傳遞扭矩過程中外套筒有可能偏向一側，從而產生偏心和不平衡力。齒套徑向位置還與機組所帶負荷有關。負荷改變后，傳遞扭矩改變，齒輪嚙合位置改變，齒套徑向位置和轉子平衡狀態將有可能因此而改變。
對聯軸器兩側軸承而言，該缺陷產生的振動為同相。在機組并（解）列、加（減）負荷過程中，振動有可能會發生突變。齒牙磨損后，好的方法就是更換聯軸器。當條件不具備時，也可在外套上嘗試加平衡配重，補償由于外套偏向一側所引起的不平衡力。實踐證明，這種補償方法在很多情況下是有效的，可以讓機組繼續運行一段時間。
大、小負荷兩種工況下的振動數據。從表中可以看出：
低負荷下振動較大，帶負荷過程中振動又發生了較大變化；在兩種工況下，雖然振動幅值發生了變化，但是1號~3號軸承振動相位變化不大；帶負荷過程中，2號、3號軸承垂直（水平）振動變化量的角度相同。初步分析，振動是由于聯軸器磨損引起的。轉速降至500r/min后，特意監聽聯軸器附近聲音，可以清楚地聽到齒輪嚙合不平穩所發出的噪聲。
大修中對聯軸器進行了檢查，發現齒面磨損較嚴重，齒隙明顯偏大。據此更換了齒式聯軸器。大修后啟動，不僅2號、3號軸承振動大大減小，1號軸承振動也明顯減小。
2、剛性聯軸器缺陷引發的振動故障分析
齒式和半撓性聯軸器可在一定范圍內補償轉子中心的變化，而剛性聯軸器對轉子同心度的要求較高。剛性聯軸器缺陷引起的振動主要發生在聯軸器兩側軸承上：
3、聯軸器螺栓連接緊力不同
這種缺陷對振動的影響和聯軸器票偏相同。檢修后，通過調整螺栓連接緊力來調整轉子晃度的做法是不可取的。
4、聯軸器偏心
其產生振動的機理猶如偏心輪激振。當偏心超過一定程度后，引起的振動會更大。
上述幾種情況都會誘發轉軸振動。低轉速下的轉軸晃度值可以比較好地反映聯軸器上述缺陷情況。一般而言，當?shù)娃D(zhuǎn)速下轉軸晃度值大于50µm，必須引起重視。
