無堵塞污水泵汽蝕原因及改造方案
發布時間：2019-12-31 15:50:01 發布人：污水泵

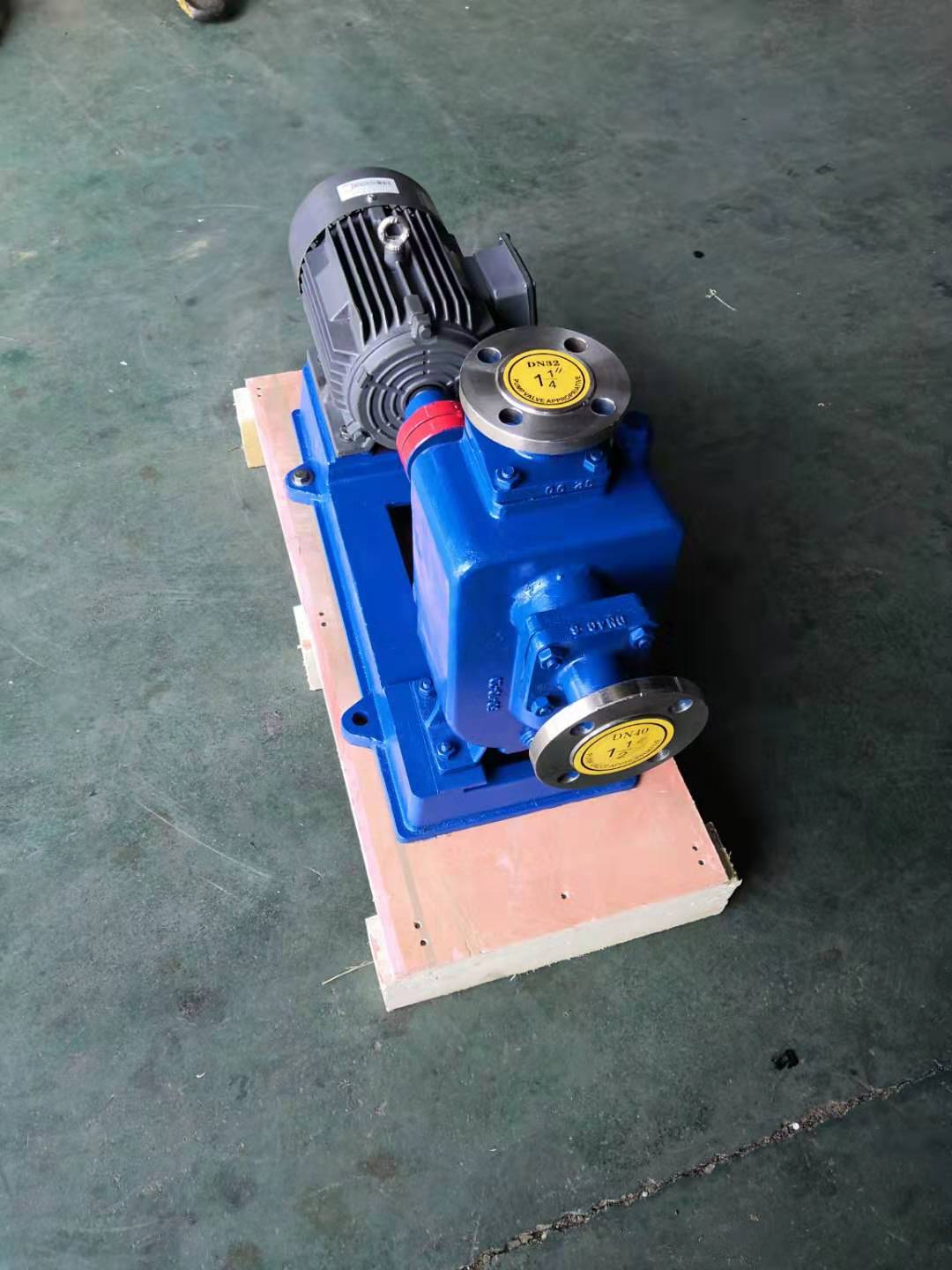

無堵塞污水泵有無堵塞自吸泵，無堵塞循環泵，有防腐型不銹鋼泵，襯塑砂漿泵和普通鑄鐵泵，無堵塞污水泵產生汽蝕是什么原因引起的呢？有哪些改造方案呢？
一、污水泵故障現象
1、運行不到兩個月，葉輪葉片被汽蝕破壞
2、泵處于全開閥狀態下運行
3、泵出口壓力0.7-0.8kgf/cm2，指針頻繁晃動，有明顯爆破聲
4、凝汽器進出循環冷卻水的溫差達25℃，正常溫差應為8~11℃
二、現象分析
1、循環冷卻水溫差達25℃，正常溫差應為8~11℃，說明循環冷卻水的流量不足；有明顯爆破聲，說明泵汽蝕現象嚴重。
2、泵出口壓力不到一公斤（1kg/cm2），而揚程是32米，顯然是由于泵選型揚程過高，使泵偏于低揚程、大流量、汽蝕性能差的工況下運行，從而嚴重汽蝕導致葉片損壞。
三、現場試驗
1、將閥門從全開狀態逐步關小，毎隔15分鐘關小一次，讀一次數。
2、到第四次關小后，泵出口壓力才升至1.85 kgf/cm2。
3、繼續往下試，直至泵出口壓力達到3.2 kgf/cm2以后，凝結器冷卻水前后溫差從25℃下降到11℃左右，這說明循環冷卻水量增加了。同時泵的汽蝕響聲也消失了，出口壓力指針也穩定了。此時出口閥門開度大約只有10%左右，閥門有些振動。
四、改造方案
通過對現象的分析和現場試驗，并深入調查了解所有資料，我們向用戶的有關領導和技術人員提出分析意見，并提出了改造方案。
1、裝置示意
凝汽量為110m3/h，要求循環水量為3850~6050m3/h，單泵流量為3025~3850m3/h。泵進水管路管徑為Dg1000，長度L2＝25m，一個底閥，4個900彎頭。
凝汽器內阻力降△H＝5m，根據上述數據推算泵裝置特性曲線方程為：HZ＝KQ2＝6.67Q2Q：m3/s）
2、雙泵運行時的A點工況為:
ΣQ＝1.68m3/s＝6050m3/h
Q＝0.84m3/s＝3025m3/h
H＝18m
3、單泵運行時的A點工況為:
Q＝1.07m3/s＝3852m3/h
H＝7.5m
由此可知，選用24SA-18型泵（Q＝3240m3/h、H＝32m）的揚程偏高太多。
由于現有泵的揚程偏高太多，難以通過切割葉輪達到要求，必須設計新的葉輪。同時由于揚程低，又要保持泵的流量，為了保證離心泵比轉速的要求，又必須將轉速由960r/min降至740r/min。
